Gesamtprogramm Druckschalter / Drucksensoren
Membran- Druckschalter von -1,0bar bis 30bar
 Druckschalter Gesamtprogramm PDF download
Springe direkt zu Drucksensoren Springe direkt zu Differenzdruckschalter
Springe direkt zu: Druckschalter Vakuum Springe direkt zu: Druckschalter Edelstahl
Springe direkt zu: Doppelwirkender - Druckschalter mit 2 messbaren Druckpunkten
|
|
|

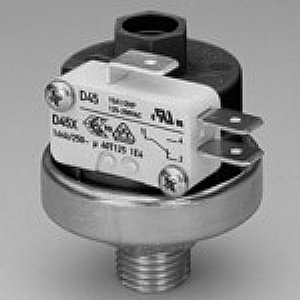

Druckschalter XP110 0,2bar - 9,0 bar ( Datenblatt )
|
| Anschluss / Connection: |
1/4" AG und 1/8" AG GAS / ISO2288 / NPT |
Druckbereich /
Einstellbereich in bar |
|
0,2-
|
1,0-
|
1,5-
|
2,0-
|
4,0-
|
|
bar
|
|
1,2
|
2,5
|
4,0
|
6,0
|
9,0
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
Standard Hysterese/
Fix Differential in bar |
|
0,2+/-
|
0,2+/-
|
0,25+/-
|
0,3+/-
|
0,35+/-
|
|
bar
|
|
0,10
|
0,10
|
0,15
|
0,15
|
0,15
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
| Membrane / Dichtung: |
Edelstahl ( AISI 316 ) / Silikon |
| Material Anschluss: |
Messing / Schlüsselweite SW17 |
| Material Gehäuse: |
Technopolymer ( PPS - PA ) |
| Schaltkontakte: |
6,3x0,8 max. 250V 16 (4) A |
| Sonderausführungen: |
Temp.:Medium 140°C Tepm.Umgebung: 125°C |
|
|
|
|
Druckschalter GP210M 0,2bar - 10,0 bar ( Datenblatt )
|
| Anschluss / Connection: |
1/4" AG und 1/8" AG GAS / ISO2288 / NPT |
Druckbereich /
Einstellbereich in bar |
|
0,2-
|
3,1-
|
5,1-
|
|
|
|
bar
|
|
3,0
|
5,0
|
10,0
|
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
Standard Hysterese/
Fix Differential in bar |
|
0,2+/-
|
0,2+/-
|
0,4+/-
|
|
|
|
bar
|
|
|
|
|
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
| Membrane / Dichtung: |
NBR |
| Material Anschluss: |
Messing / Schlüsselweite SW17 |
| Material Gehäuse: |
Technopolymer ( PPS - PA ) |
| Schaltkontakte: |
6,3x0,8 max. 250V 16 (4) A |
| Sonderausführungen: |
Temp.:Medium 140°C Tepm.Umgebung: 125°C |
|
|
|
|
Druckschalter GP110 0,2bar - 10,0 bar
|
| Anschluss / Connection: |
1/4" AG und 1/8" AG GAS / ISO2288 / NPT |
Druckbereich /
Einstellbereich in bar |
|
0,2-
|
0,5-
|
1,0-
|
4,0-
|
|
|
bar
|
|
3,0
|
3,0
|
5,0
|
10,0
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
Standard Hysterese/
Fix Differential in bar |
|
0,2+/-
|
0,25+/-
|
0,25+/-
|
0,35+/-
|
|
|
bar
|
|
0,10
|
0,15
|
0,15
|
0,15
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
| Membrane / Dichtung: |
NBR |
| Material Anschluss: |
Messing / Schlüsselweite SW17 |
| Material Gehäuse: |
Technopolymer ( PPS - PA ) |
| Schaltkontakte: |
6,3x0,8 max. 250V 16 (4) A |
| Sonderausführungen: |
Temp.:Medium 140°C Tepm.Umgebung: 125°C |
|
|
|
|
Druckschalter ECHO 0,5bar - 2,5 bar ( Datenblatt )
|
|
Anschluss / Connection:
|
1/4" AG und 1/8" AG GAS / ISO2288 |
|
Druckbereich /
Einstellbereich in bar
|
|
0,5-
|
1,5-
|
|
|
|
|
bar
|
|
1,5
|
2,5
|
|
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
|
Standard Hysterese/
Fix Differential in bar
|
|
0,2+/-
|
0,25+/-
|
|
|
|
|
bar
|
|
0,10
|
0,15
|
|
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
|
Membrane / Dichtung:
|
Edelstahl ( AISI 316 ) / Silikon
|
|
Material Anschluss:
|
Messing / Schlüsselweite SW14
|
|
Material Gehäuse:
|
Technopolymer ( PPS - PA )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 16 (4) A
|
|
Sonderausführungen:
|
Temp.:Medium 140°C Tepm.Umgebung: 125°C
|
|
|
|
|
Druckschalterm ECHO-GP 0,5bar - 2,5 bar ( Datenblatt )
|
|
Anschluss / Connection:
|
1/4" AG und 1/8" AG GAS / ISO2288 |
|
Druckbereich /
Einstellbereich in bar
|
|
0,5-
|
1,5-
|
|
|
|
|
bar
|
|
1,5
|
2,5
|
|
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
|
Standard Hysterese/
Fix Differential in bar
|
|
0,15+/-
|
0,2+/-
|
|
|
|
|
bar
|
|
0,10
|
0,15
|
|
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
|
Membrane / Dichtung:
|
EPDM
|
|
Material Anschluss:
|
Messing / Schlüsselweite SW14
|
|
Material Gehäuse:
|
Technopolymer ( PPS - PA )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 16 (4) A
|
|
Sonderausführungen:
|
Temp.:Medium 140°C Tepm.Umgebung: 125°C
|
|
|
|
|
Druckschalter XP112 0,2bar - 9,0 bar ( Datenblatt )
|
| Anschluss / Connection: |
1/4" AG GAS / ISO2288 |
Druckbereich /
Einstellbereich in bar |
|
0,2-
|
1,0-
|
1,5-
|
2,0-
|
4,0-
|
|
bar
|
|
1,2
|
2,5
|
4,0
|
6,0
|
9,0
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
Standard Hysterese/
Fix Differential in bar |
|
0,2+/-
|
0,2+/-
|
0,25+/-
|
0,3+/-
|
0,35+/-
|
|
bar
|
|
0,10
|
0,10
|
0,15
|
0,15
|
0,15
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
| Membrane / Dichtung: |
Edelstahl ( AISI 316 ) / Silikon |
| Material Anschluss: |
Technopolymer ( PPA - PPS - PA ) |
| Material Gehäuse: |
Technopolymer ( PPS - PA ) |
| Schaltkontakte: |
6,3x0,8 max. 250V 16 (4) A |
| Sonderausführungen: |
Temp.:Medium 140°C Tepm.Umgebung: 125°C |
|
|
|
|
Druckschalter XP600 0,2bar - 6,0 bar ( Datenblatt )
|
| Anschluss / Connection: |
1/4" AG und 1/8" AG GAS / ISO2288 |
Druckbereich /
Einstellbereich in bar |
|
0,2-
|
1,0-
|
1,5-
|
2,0-
|
|
|
bar
|
|
1,2
|
2,5
|
4,0
|
6,0
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
Standard Hysterese/
Fix Differential in bar |
|
0,2+/-
|
0,2+/-
|
0,25+/-
|
0,3+/-
|
|
|
bar
|
|
0,10
|
0,10
|
0,15
|
0,15
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
| Membrane / Dichtung: |
Edelstahl ( AISI 316 ) / Silikon |
| Material Anschluss: |
Messing / Schlüsselweite SW14 |
| Material Gehäuse: |
Technopolymer ( PET ) |
| Schaltkontakte: |
6,3x0,8 max. 250V 10 (2) A |
| Sonderausführungen: |
Temp.:Medium 140°C Tepm.Umgebung: 125°C |
|
|
|
|
Druckschalter XP602 0,2bar - 6,0 bar ( Datenblatt )
|
| Anschluss / Connection: |
1/4" AG GAS / ISO2288 |
Druckbereich /
Einstellbereich in bar |
|
0,2-
|
1,0-
|
1,5-
|
2,0-
|
|
|
bar
|
|
1,2
|
2,5
|
4,0
|
6,0
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
Standard Hysterese/
Fix Differential in bar |
|
0,2+/-
|
0,2+/-
|
0,25+/-
|
0,3+/-
|
|
|
bar
|
|
0,10
|
0,10
|
0,15
|
0,15
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
| Membrane / Dichtung: |
Edelstahl ( AISI 316 ) / Silikon |
| Material Anschluss: |
Technopolymer ( PPA - PPS - PA ) |
| Material Gehäuse: |
Technopolymer ( PET ) |
| Schaltkontakte: |
6,3x0,8 max. 250V 10 (2) A |
| Sonderausführungen: |
Temp.:Medium 140°C Tepm.Umgebung: 125°C |
|
|
|
|
Druckschalter GP600 0,2bar - 5,0 bar ( Datenblatt )
|
| Anschluss / Connection: |
1/4" AG und 1/8" AG GAS / ISO2288 |
Druckbereich /
Einstellbereich in bar |
|
0,2-
|
0,5-
|
1,0-
|
|
|
|
bar
|
|
3,0
|
3,0
|
5,0
|
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
Standard Hysterese/
Fix Differential in bar |
|
0,3+/-
|
0,4+/-
|
0,5+/-
|
|
|
|
bar
|
|
0,10
|
0,10
|
0,15
|
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
| Membrane / Dichtung: |
NBR |
| Material Anschluss: |
Messing / Schlüsselweite SW17 |
| Material Gehäuse: |
Technopolymer ( PET ) |
| Schaltkontakte: |
6,3x0,8 max. 250V 10 (2) A |
| Sonderausführungen: |
Temp.:Medium 140°C Tepm.Umgebung: 125°C |
|
|
|
|
Druckschalter GP602 0,2bar - 5,0 bar ( Datenblatt )
|
| Anschluss / Connection: |
1/4" AG GAS / ISO2288 |
Druckbereich /
Einstellbereich in bar |
|
0,2-
|
0,5-
|
1,0-
|
|
|
|
bar
|
|
3,0
|
3,0
|
5,0
|
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
Standard Hysterese/
Fix Differential in bar |
|
0,3+/-
|
0,4+/-
|
0,5+/-
|
|
|
|
bar
|
|
0,10
|
0,10
|
0,15
|
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
| Membrane / Dichtung: |
Edelstahl ( AISI 316 ) / Silikon |
| Material Anschluss: |
Technopolymer ( PPA - PPS - PA ) |
| Material Gehäuse: |
Technopolymer ( PET ) |
| Schaltkontakte: |
6,3x0,8 max. 250V 10 (2) A |
| Sonderausführungen: |
Temp.:Medium 140°C Tepm.Umgebung: 125°C |
|
|
|
|
Druckschalter (NO) XP600 0,2bar - 6,0 bar ( Datenblatt )
|
| Anschluss / Connection: |
1/4" AG und 1/8" AG GAS / ISO2288 |
Druckbereich /
Einstellbereich in bar |
|
0,2-
|
1,0-
|
1,5-
|
2,0-
|
|
|
bar
|
|
1,2
|
2,5
|
4,0
|
6,0
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
Standard Hysterese/
Fix Differential in bar |
|
0,2+/-
|
0,2+/-
|
0,25+/-
|
0,3+/-
|
|
|
bar
|
|
0,10
|
0,10
|
0,15
|
0,15
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
| Membrane / Dichtung: |
Edelstahl ( AISI 316 ) / Silikon |
| Material Anschluss: |
Messing / Schlüsselweite SW14 |
| Material Gehäuse: |
Technopolymer ( PET ) |
| Schaltkontakte: |
6,3x0,8 max. 250V 10 (2) A ( nur Schließer ) |
| Sonderausführungen: |
Temp.:Medium 140°C Tepm.Umgebung: 125°C |
|
|
|
|
Druckschalter (NC) XP600 0,2bar - 6,0 bar ( Datenblatt )
|
| Anschluss / Connection: |
1/4" AG und 1/8" AG GAS / ISO2288 |
Druckbereich /
Einstellbereich in bar |
|
0,2-
|
1,0-
|
1,5-
|
2,0-
|
|
|
bar
|
|
1,2
|
2,5
|
4,0
|
6,0
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
Standard Hysterese/
Fix Differential in bar |
|
0,2+/-
|
0,2+/-
|
0,25+/-
|
0,3+/-
|
|
|
bar
|
|
0,10
|
0,10
|
0,15
|
0,15
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
| Membrane / Dichtung: |
Edelstahl ( AISI 316 ) / Silikon |
| Material Anschluss: |
Messing / Schlüsselweite SW14 |
| Material Gehäuse: |
Technopolymer ( PET ) |
| Schaltkontakte: |
6,3x0,8 max. 250V 10 (2) A ( nur Öffner ) |
| Sonderausführungen: |
Temp.:Medium 140°C Tepm.Umgebung: 125°C |
|
Druckschalter Vakuum
|
|
|
Druckschalter XV110 -150mbar -1,0 bar ( Datenblatt )
|
|
Anschluss / Connection:
|
1/4" AG und 1/8" AG GAS / ISO2288 / NPT |
|
Druckbereich /
Einstellbereich in bar
|
Voreinstellung gemäß Kundenangaben |
|
Standard Hysterese/
Fix Differential in bar
|
Voreinstellung gemäß Kundenangaben |
|
Membrane / Dichtung:
|
Edelstahl ( AISI 316 ) / Silikon
|
|
Material Anschluss:
|
Messing / Schlüsselweite SW17
|
|
Material Gehäuse:
|
Technopolymer ( PPS - PA )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 16 (4) A
|
|
Sonderausführungen:
|
Temp.:Medium 160°C Tepm.Umgebung: 125°C
|
|
|
|
|
Druckschalter XV111 -150mbar -1,0 bar ( Datenblatt )
|
|
Anschluss / Connection:
|
1/4" AG und 1/8" AG GAS / ISO2288 / NPT |
|
Druckbereich /
Einstellbereich in bar
|
Voreinstellung gemäß Kundenangaben |
|
Standard Hysterese/
Fix Differential in bar
|
Voreinstellung gemäß Kundenangaben |
|
Membrane / Dichtung:
|
Edelstahl ( AISI 316 )
|
|
Material Anschluss:
|
Edelstahl / Schlüsselweite SW17
|
|
Material Gehäuse:
|
Technopolymer ( PPS - PA )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 16 (4) A
|
|
Sonderausführungen:
|
Temp.:Medium 160°C Tepm.Umgebung: 125°C
|
|
|
|
|
Druckschalter XV113 -150mbar -1,0 bar
|
|
Anschluss / Connection:
|
1/4" AG GAS / ISO2288 |
|
Druckbereich /
Einstellbereich in bar
|
Voreinstellung gemäß Kundenangaben |
|
Standard Hysterese/
Fix Differential in bar
|
Voreinstellung gemäß Kundenangaben |
|
Membrane / Dichtung:
|
Edelstahl ( AISI 316 )
|
|
Material Anschluss:
|
Edelstahl / Schlüsselweite SW17
|
|
Material Gehäuse:
|
Technopolymer ( PPS - PA )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 16 (4) A
|
|
Sonderausführungen:
|
Drucksicher bis -20bar Temp.:Medium 160°C
|
|
|
|
|
Druckschalter XV300 -150mbar -1,0 bar ( Datenblatt )
|
|
Anschluss / Connection:
|
1/4" AG und 1/8" AG GAS / ISO2288 / NPT |
|
Druckbereich /
Einstellbereich in bar
|
Voreinstellung gemäß Kundenangaben |
|
Standard Hysterese/
Fix Differential in bar
|
Voreinstellung gemäß Kundenangaben |
|
Membrane / Dichtung:
|
Edelstahl ( AISI 316 ) / Silikon
|
|
Material Anschluss:
|
Messing / Schlüsselweite SW17
|
|
Material Gehäuse:
|
Technopolymer ( PET )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 0,1 (0,05) A
|
|
Sonderausführungen:
|
Temp.:Medium 160°C Tepm.Umgebung: 125°C
|
|
|
|
|
Druckschalter XV600 -150mbar -1,0 bar ( Datenblatt )
|
|
Anschluss / Connection:
|
1/4" AG und 1/8" AG GAS / ISO2288 |
|
Druckbereich /
Einstellbereich in bar
|
Voreinstellung gemäß Kundenangaben |
|
Standard Hysterese/
Fix Differential in bar
|
Voreinstellung gemäß Kundenangaben |
|
Membrane / Dichtung:
|
Edelstahl ( AISI 316 ) / Silikon
|
|
Material Anschluss:
|
Messing / Schlüsselweite SW14
|
|
Material Gehäuse:
|
Technopolymer ( PET )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 10 (2) A
|
|
Sonderausführungen:
|
Temp.:Medium 140°C Tepm.Umgebung: 125°C
|
|
|
|
|
Druckschalter XV601 -150mbar -1,0 bar ( Datenblatt )
|
|
Anschluss / Connection:
|
1/4" AG und 1/8" AG GAS / ISO2288 / NPT |
|
Druckbereich /
Einstellbereich in bar
|
Voreinstellung gemäß Kundenangaben |
|
Standard Hysterese/
Fix Differential in bar
|
Voreinstellung gemäß Kundenangaben |
|
Membrane / Dichtung:
|
Edelstahl ( AISI 316 ) / Silikon
|
|
Material Anschluss:
|
Edelstahl / Schlüsselweite SW14
|
|
Material Gehäuse:
|
Technopolymer ( PET )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 10 (2) A
|
|
Sonderausführungen:
|
Temp.:Medium 140°C Tepm.Umgebung: 125°C
|
|
Druckschalter Edelstahl
|
|
|
Druckschalter XP211M 0,bar - 25,0 bar ( Datenblatt )
|
| Anschluss / Connection: |
1/4" AG und 1/8" AG GAS / ISO2288 / NPT |
|
Druckbereich /
Einstellbereich in bar
|
|
0,5-
|
1,3-
|
3,1-
|
5,1-
|
6,6-
|
9,0-
|
18,1
|
|
1,2
|
3,0
|
5,0
|
6,5
|
9,0
|
18,0
|
25,0
|
Voreinstellung gemäß Kundenangaben |
|
Standard Hysterese/
Fix Differential in bar
|
|
+/-
|
+/-
|
+/-
|
+/-
|
+/-
|
+-
|
+-
|
|
0,15
|
0,2
|
0,25
|
0,25
|
0,30
|
0,3
|
0,4
|
Voreinstellung gemäß Kundenangaben |
|
Membrane / Dichtung:
|
Edelstahl ( AISI 316 ) / Silikon
|
|
Material Anschluss:
|
Edelstahl / Schlüsselweite SW17
|
|
Material Gehäuse:
|
Technopolymer ( PPS - PA )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 16 (4) A
|
|
Sonderausführungen:
|
Temp.:Medium 140°C Tepm.Umgebung: 125°C
|
|
|
|
|
Druckschalter XP113 0,2bar - 20,0 bar
|
| Anschluss / Connection: |
1/4" AG und 1/8" AG GAS / ISO2288 / NPT |
|
Druckbereich /
Einstellbereich in bar
|
|
0,2-
|
1,0-
|
1,5-
|
2,0-
|
4,0-
|
9,0
|
15,0
|
|
1,2
|
2,5
|
4,0
|
6,0
|
9,0
|
15,0
|
20,0
|
Voreinstellung gemäß Kundenangaben |
|
Standard Hysterese/
Fix Differential in bar
|
|
0,2+/-
|
0,2+/-
|
0,25+/-
|
0,4+-
|
0,6+/-
|
0,8+/-
|
1,0+/-
|
|
0,10
|
0,10
|
0,15
|
0,15
|
0,25
|
0,30
|
0,50
|
Voreinstellung gemäß Kundenangaben |
|
Membrane / Dichtung:
|
Edelstahl ( AISI 316 ) / Silikon
|
|
Material Anschluss:
|
Edelstahl / Schlüsselweite SW17
|
|
Material Gehäuse:
|
Technopolymer ( PPS - PA )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 16 (4) A
|
|
Sonderausführungen:
|
Max.Druckaufn. 40bar Temp.:Medium 140°C
|
|
|
|
|
Druckschalter XP111 0,2bar - 20,0 bar ( Datenblatt )
|
| Anschluss / Connection: |
1/4" AG und 1/8" AG GAS / ISO2288 / NPT |
|
Druckbereich /
Einstellbereich in bar
|
|
0,2-
|
1,0-
|
1,5-
|
2,0-
|
4,0-
|
9,0-
|
15,0-
|
|
1,2
|
2,5
|
4,0
|
6,0
|
9,0
|
15,0
|
20,0
|
Voreinstellung gemäß Kundenangaben |
|
Standard Hysterese/
Fix Differential in bar
|
|
0,2+/-
|
0,2+/-
|
0,25+/-
|
0,4+/-
|
0,6+/-
|
0,8+/-
|
1,0+/-
|
|
0,10
|
0,10
|
0,15
|
0,15
|
0,25
|
0,30
|
0,50
|
Voreinstellung gemäß Kundenangaben |
|
Membrane / Dichtung:
|
Edelstahl ( AISI 316 ) / Silikon
|
|
Material Anschluss:
|
Edelstahl / Schlüsselweite SW17
|
|
Material Gehäuse:
|
Technopolymer ( PPS - PA )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 16 (4) A
|
|
Sonderausführungen:
|
Temp.:Medium 140°C Tepm.Umgebung: 125°C
|
|
|
|
|
Druckschalter GP111 0,2bar - 10,0 bar
|
| Anschluss / Connection: |
1/4" AG und 1/8" AG GAS / ISO2288 |
|
Druckbereich /
Einstellbereich in bar
|
|
0,2-
|
0,5-
|
1,0-
|
4,0-
|
|
|
bar
|
|
3,0
|
3,0
|
5,0
|
10,0
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
|
Standard Hysterese/
Fix Differential in bar
|
|
0,2+/-
|
0,25+/-
|
0,25+/-
|
0,35+/-
|
|
|
bar
|
|
0,10
|
0,15
|
0,15
|
0,15
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
|
Membrane / Dichtung:
|
NBR / Viton / Silikon
|
|
Material Anschluss:
|
Edelstahl / Schlüsselweite SW17
|
|
Material Gehäuse:
|
Technopolymer ( PPS - PA )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 16 (4) A
|
|
Sonderausführungen:
|
Temp.:Medium 140°C Tepm.Umgebung: 85°C
|
|
|
|
|
Druckschalter XP601 0,2bar - 15,0 bar ( Datenblatt )
|
| Anschluss / Connection: |
1/4" AG und 1/8" AG GAS / ISO2288 / NPT |
|
Druckbereich /
Einstellbereich in bar
|
|
0,2-
|
1,0-
|
1,5-
|
2,0-
|
4,0-
|
9,0-
|
bar
|
|
1,2
|
2,5
|
4,0
|
6,0
|
9,0
|
15,0
|
bar
|
Voreinstellung gemäß Kundenangaben |
|
Standard Hysterese/
Fix Differential in bar
|
|
0,3+/-
|
0,3+/-
|
0,35+/-
|
0,35+/-
|
0,5+/-
|
0,7+/-
|
bar
|
|
0,15
|
0,15
|
0,15
|
0,20
|
0,20
|
0,30
|
bar
|
Voreinstellung gemäß Kundenangaben |
|
Membrane / Dichtung:
|
Edelstahl ( AISI 316 ) / Silikon
|
|
Material Anschluss:
|
Edelstahl / Schlüsselweite SW17
|
|
Material Gehäuse:
|
Technopolymer ( PET )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 10 (2) A
|
|
Sonderausführungen:
|
Temp.:Medium 140°C Tepm.Umgebung: 125°C
|
|
|
|
|
Druckschalter GP601 0,2bar - 5,0 bar ( Datenblatt )
|
| Anschluss / Connection: |
1/4" AG und 1/8" AG GAS / ISO2288 |
|
Druckbereich /
Einstellbereich in bar
|
|
0,2-
|
0,5-
|
1,0-
|
|
|
|
bar
|
|
3,0
|
3,0
|
5,0
|
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
|
Standard Hysterese/
Fix Differential in bar
|
|
0,3+/-
|
0,4+/-
|
0,5+/-
|
|
|
|
bar
|
|
0,10
|
0,10
|
0,15
|
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
|
Membrane / Dichtung:
|
NBR / Viton / Silikon
|
|
Material Anschluss:
|
Edelstahl / Schlüsselweite SW17
|
|
Material Gehäuse:
|
Technopolymer ( PET )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 10 (2) A
|
|
Sonderausführungen:
|
Temp.:Medium 140°C Tepm.Umgebung: 125°C
|
|
Doppel-Druckschalter mit 2 Druckpunkten
|
|
|
Druckschalter XP200A 0,2bar - 9,0 bar ( Datenblatt )
|
| Anschluss / Connection: |
1/4" AG und 1/8" AG GAS / ISO2288 / NPT |
|
Druckbereich /
Einstellbereich in bar
|
|
0,2-
|
1,0-
|
1,5-
|
2,0-
|
4,0-
|
|
bar
|
|
1,2
|
2,5
|
4,0
|
6,0
|
9,0
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
|
Standard Hysterese/
Fix Differential in bar
|
|
0,2+/-
|
0,2+/-
|
0,25+/-
|
0,3+/-
|
0,35+/-
|
|
bar
|
|
0,10
|
0,10
|
0,15
|
0,15
|
0,15
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
|
Membrane / Dichtung:
|
Edelstahl ( AISI 316 ) / Silikon
|
|
Material Anschluss:
|
Messing / Schlüsselweite SW17
|
|
Material Gehäuse:
|
Technopolymer ( PPS - PA )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 16 (4) A
|
|
Sonderausführungen:
|
Max. Unterschied zwischen Schalter 1/2=1,3bar
|
|
|
|
|
Druckschalter XP202A 0,2bar - 9,0 bar
|
| Anschluss / Connection: |
1/4" AG GAS / ISO2288 |
|
Druckbereich /
Einstellbereich in bar
|
|
0,2-
|
1,0-
|
1,5-
|
2,0-
|
4,0-
|
|
bar
|
|
1,2
|
2,5
|
4,0
|
6,0
|
9,0
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
|
Standard Hysterese/
Fix Differential in bar
|
|
0,2+/-
|
0,2+/-
|
0,25+/-
|
0,3+/-
|
0,35+/-
|
|
bar
|
|
0,10
|
0,10
|
0,15
|
0,15
|
0,15
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
|
Membrane / Dichtung:
|
Edelstahl ( AISI 316 ) / Silikon
|
|
Material Anschluss:
|
Technopolymer ( PPA-PPS-PA )
|
|
Material Gehäuse:
|
Technopolymer ( PPS - PA )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 16 (4) A
|
|
Sonderausführungen:
|
Max. Unterschied zwischen Schalter 1/2=1,3bar
|
|
|
|
|
Druckschalter XP201M 0,2bar - 25,0 bar ( Datenblatt )
|
| Anschluss / Connection: |
1/4" AG und 1/8" AG GAS / ISO2288 / NPT |
|
Druckbereich /
Einstellbereich in bar
|
|
0,2-
|
1,0-
|
1,5-
|
2,0-
|
4,0-
|
15-
|
20-
|
|
1,2
|
2,5
|
4,0
|
6,0
|
9,0
|
20
|
25
|
Voreinstellung gemäß Kundenangaben |
|
Standard Hysterese/
Fix Differential in bar
|
|
0,2+/-
|
0,2+/-
|
0,25+/-
|
0,3+/-
|
0,35+/-
|
0,8+/-
|
1,0+/-
|
|
0,10
|
0,10
|
0,15
|
0,15
|
0,15
|
0,20
|
0,30
|
Voreinstellung gemäß Kundenangaben |
|
Membrane / Dichtung:
|
Edelstahl ( AISI 316 ) / Silikon
|
|
Material Anschluss:
|
Edelstahl / Schlüsselweite SW17
|
|
Material Gehäuse:
|
Technopolymer ( PPS - PA )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 16 (4) A
|
|
Sonderausführungen:
|
Max. Unterschied P1 zu P2 = 2 x Einstellwert
|
|
|
|
|
Druckschalter GP200M 0,2bar - 10,0 bar ( Datenblatt )
|
| Anschluss / Connection: |
1/4" AG und 1/8" AG GAS / ISO2288 |
|
Druckbereich /
Einstellbereich in bar
|
|
0,2-
|
1,0-
|
4,0-
|
|
|
|
bar
|
|
3,0
|
5,0
|
10,0
|
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
|
Standard Hysterese/
Fix Differential in bar
|
|
0,3+/-
|
0,35+/-
|
0,5+/-
|
|
|
|
bar
|
|
0,15
|
0,15
|
0,20
|
|
|
|
bar
|
Voreinstellung gemäß Kundenangaben |
|
Membrane / Dichtung:
|
NBR / Viton / Silikon
|
|
Material Anschluss:
|
Messing / Schlüsselweite SW17
|
|
Material Gehäuse:
|
Technopolymer ( PPS - PA )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 16 (4) A
|
|
Sonderausführungen:
|
Max. Unterschied P1 zu P2 = 2 x Einstellwert
|
|
Drucksensor / Drucksensoren Hall - Effekt
|
|
|
Drucksensor Typ EXT 0,0bar - 4,0 bar (Datenblatt )
|
| Anschluss / Connection: |
1/4"AG; 1/8"AG; oder Schnellkupplung |
|
Druckbereich /
Einstellbereich in bar
|
Voreinstellung gemäß Abfrage |
|
Standard Hysterese/
Fix Differential in bar
|
Voreinstellung gemäß Abfrage |
|
Membrane / Dichtung:
|
Edelstahl ( Silikon )
|
|
Material Anschluss:
|
Messing / PA / PPS
|
|
Material Gehäuse:
|
Technopolymer ( PPS - PA )
|
|
Schaltkontakte:
|
AMP Duo Plug
|
|
Sonderausführungen:
|
Max. Unterschied P1 zu P2 = 2 x Einstellwert
|
|
|
|
|
Drucksensor Typ EXT Schnellkupplung 0,0bar - 4,0 bar
|
| Anschluss / Connection: |
1/4"AG; 1/8"AG; oder Schnellkupplung |
|
Druckbereich /
Einstellbereich in bar
|
Voreinstellung gemäß Abfrage |
|
Standard Hysterese/
Fix Differential in bar
|
Voreinstellung gemäß Abfrage |
|
Membrane / Dichtung:
|
Edelstahl ( Silikon )
|
|
Material Anschluss:
|
Messing / PA / PPS
|
|
Material Gehäuse:
|
Technopolymer ( PPS - PA )
|
|
Schaltkontakte:
|
AMP Duo Plug
|
|
Sonderausführungen:
|
Max. Unterschied P1 zu P2 = 2 x Einstellwert
|
|
|
|
|
Drucksensor Typ EXT Schnellkupplung II 0,0bar-4,0 bar
|
| Anschluss / Connection: |
1/4"AG; 1/8"AG; oder Schnellkupplung |
|
Druckbereich /
Einstellbereich in bar
|
Voreinstellung gemäß Abfrage |
|
Standard Hysterese/
Fix Differential in bar
|
Voreinstellung gemäß Abfrage |
|
Membrane / Dichtung:
|
Edelstahl ( Silikon )
|
|
Material Anschluss:
|
Messing / PA / PPS
|
|
Material Gehäuse:
|
Technopolymer ( PPS - PA )
|
|
Schaltkontakte:
|
AMP Duo Plug
|
|
Sonderausführungen:
|
Max. Unterschied P1 zu P2 = 2 x Einstellwert
|
|
Differenzdruckschalter Typ DR ( +/- Absolut-Druckschalter )
|
|
|

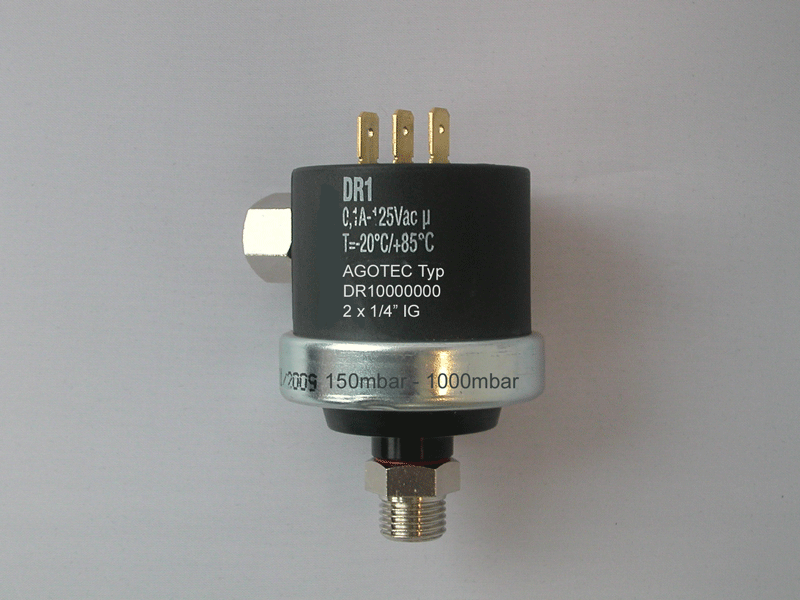

Differenzdruckschalter Typ DR1 0,015bar-1,0 bar
|
| Anschluss / Connection: |
1/4"AG/IG; 3/8" AG/IG; 1/2" AG/IG |
|
Druckbereich /
Einstellbereich in bar
|
Voreinstellung gemäß Abfrage |
|
Standard Hysterese/
Fix Differential in bar
|
Voreinstellung gemäß Abfrage |
|
Membrane / Dichtung:
|
Edelstahl ( Silikon )
|
|
Material Anschluss:
|
Messing Nickel / PA / PPS
|
|
Material Gehäuse:
|
Technopolymer ( PPS - PA )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 5 (1) A
|
|
Sonderausführungen:
|
Max. Unterschied P1 zu P2 = 985mbar
|
|
|
|
|

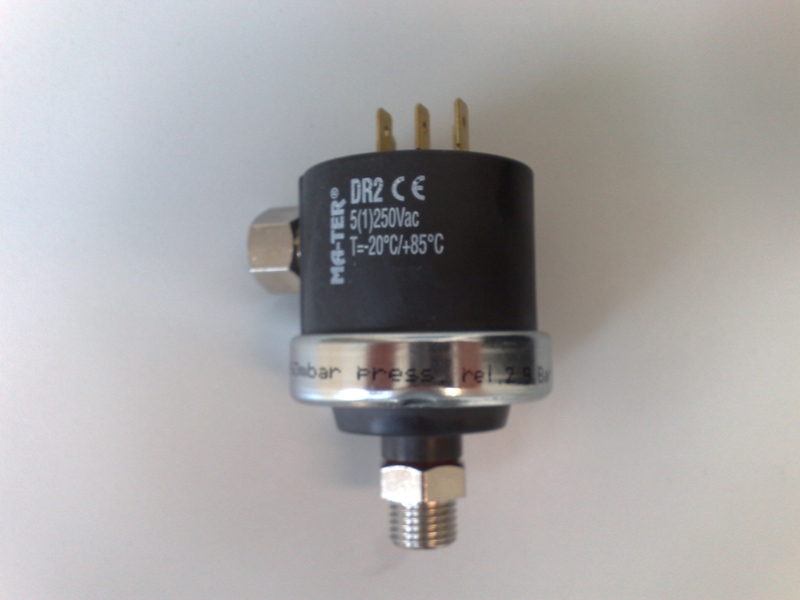

Differenzdruckschalter DR2 inkl. Absolutdruckschalter
|
| Anschluss / Connection: |
1/4"AG/IG; 3/8" AG/IG; 1/2" AG/IG |
|
Druckbereich /
Einstellbereich in bar
|
Voreinstellung gemäß Abfrage |
|
Standard Hysterese/
Fix Differential in bar
|
Voreinstellung gemäß Abfrage |
|
Membrane / Dichtung:
|
Edelstahl ( Silikon )
|
|
Material Anschluss:
|
Messing Nickel / PA / PPS
|
|
Material Gehäuse:
|
Technopolymer ( PPS - PA )
|
|
Schaltkontakte:
|
6,3x0,8 max. 250V 5 (1) A
|
|
Sonderausführungen:
|
inkl. Absoltdruckschalter 0,2bar bis 4bar
|
|
|
|
